Vidéo d'instructions pour les modulaires

Vous trouverez un guide simple sur l’installation d’une rampe modulaire sur cette page, en texte et image ou avec notre vidéo des instructions de l'assemblement des pièces.

Nos systèmes modulaires peuvent être assemblés par tout bricoleur compétent. Veuillez constater par vous-même dans la vidéo à quel point cette installation peut être simple.

Nous avons également produit des images et une vidéo pour faciliter le guidage afin d’obtenir les bonnes mesures autour de la porte.

Un guide rapide pour les fixations, les boulons et toutes les petites pièces:

Chaque système ayant un nombre différent de boulons, de fixations et de petites pièces, nous avons photographié tous les petits articles et expliqué ci-dessous:

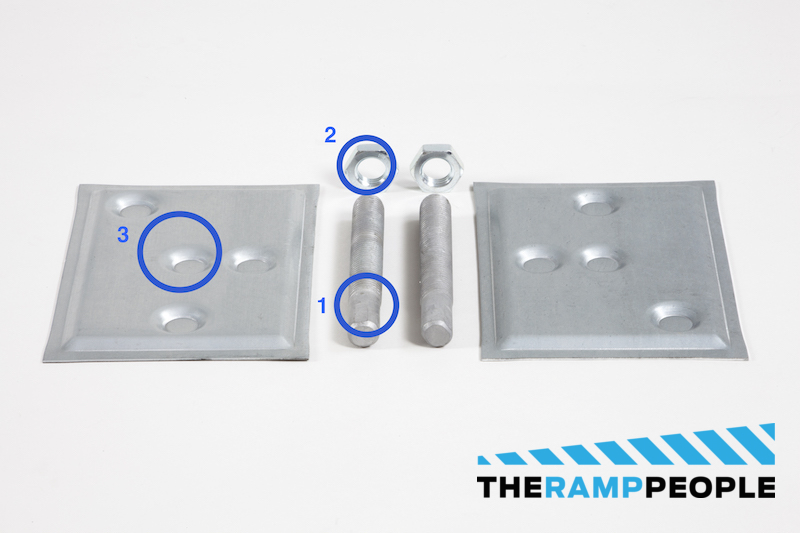

1) Les Pieds

1. Pied réglable, à visser dans le pied télescopique du poteau
2. Écrou, pour ajuster et ajuster le pied dans la jambe.
3. Plaque de pied, à placer sous le pied réglable. Si nécessaire, vous devez placer des dalles sous le repose-pied pour renforcer le pied sous le système de fauteuil roulant modulaire.

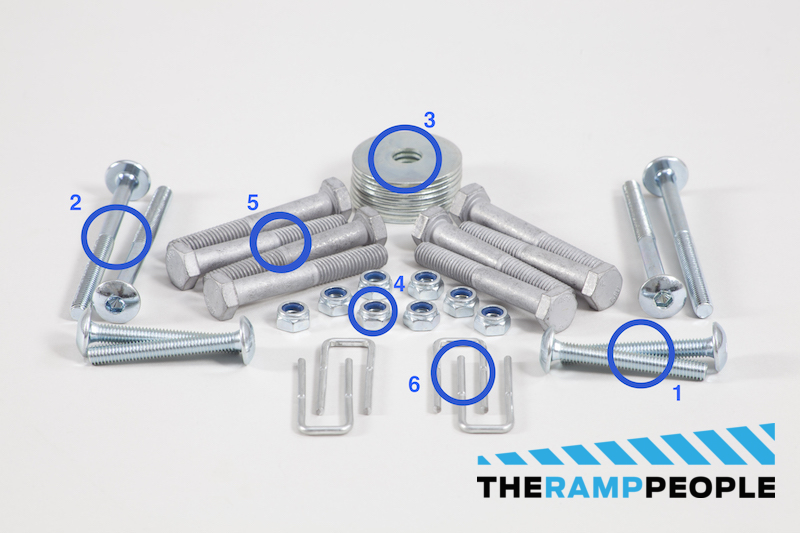

2) Les Fixations

1. Boulons plus courts pour la barre supérieure des mains courantes
2. Boulons plus longs pour la barre inférieure des mains courantes
3. Rondelle pour tous les boulons de l'image, chaque boulon doit être fixé à l'aide d'une rondelle.
4. Écrous, pour fixer les boulons 1. et 2.
5. Boulons, pour fixer les chandeliers aux sections de la rampe, avec une rondelle et des écrous (image n ° 3, pièce n ° 3).
6. Goupille de verrouillage en forme de U, pour fixer les mains courantes aux capuchons en plastique des chandeliers.

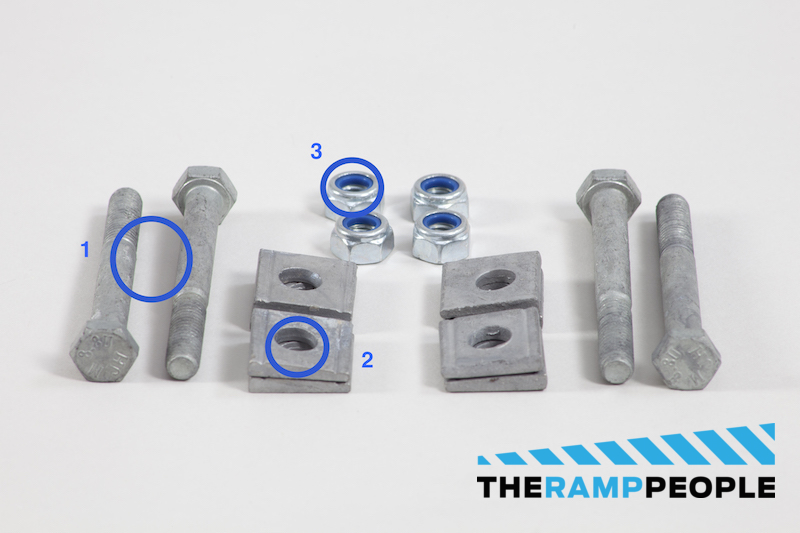

3. Les Fixations, 2ème Partie

1. Boulons longs pour relier la section de la rampe à la plate-forme
2. Rondelle de cale, pour relier la section de la rampe en pente à la plate-forme droite
3. Noix, pour les boulons no. 1

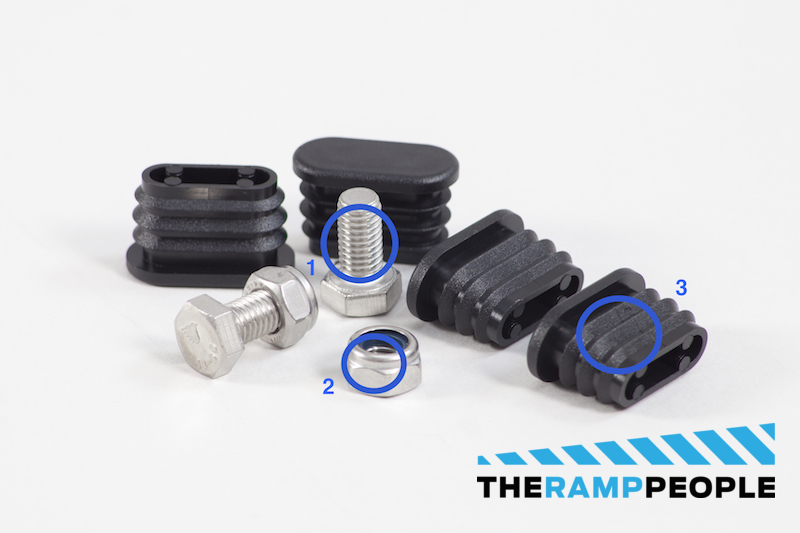

4. Fixations de section de rampe

1. Boulons, pour relier les sections de la rampe les unes aux autres
2. Écrous, pour les boulons de connexion des sections de rampe
3. Embouts en plastique, pour les bords inférieurs des sections de rampe

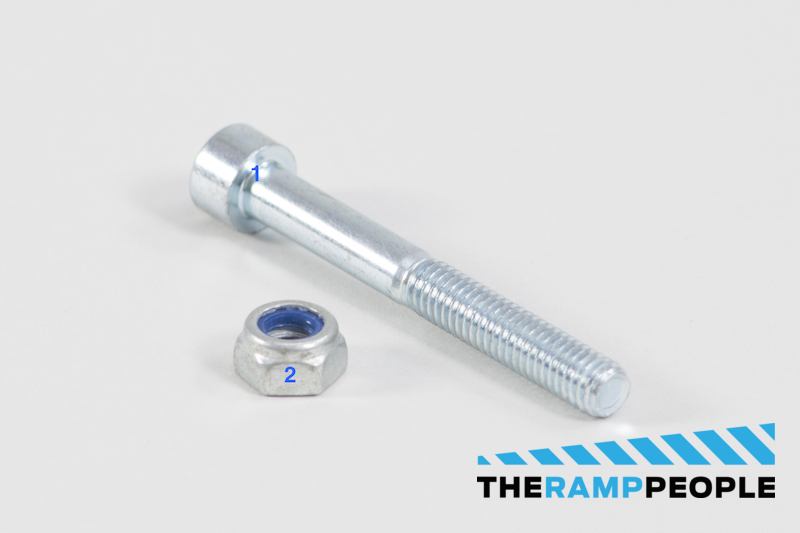

5. Les Fixations des mains courantes

1. Boulon, pour relier les mains courantes aux poteaux
2. Écrou, pour fixer le boulon

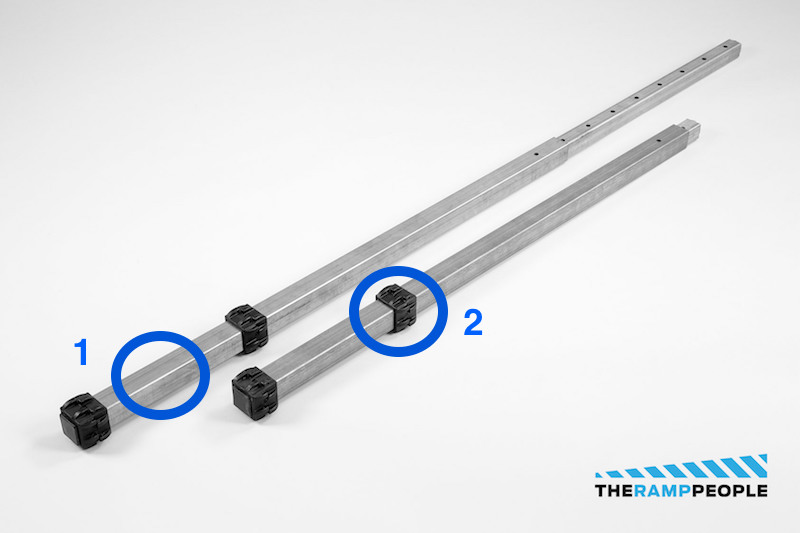

6. Poteaux et pied télescopique

1. Les chandeliers, qui contiennent les pieds télescopiques pour relier les mains courantes aux sections de la rampe. Les deux trous du haut sont ceux qui doivent être équipés des capuchons en plastique (2.), visibles ci-dessous dans les cercles de boulons.

Les Rampes Modulaires et la loi

Ces systèmes sont conçus pour être portables et temporaires - ils n'ont donc pas besoin de se conformer aux règlements de construction (partie M ou partie K) - si vous souhaitez que votre système soit entièrement conforme, veuillez nous contacter car ceci peut être fourni, mais les spécifications doivent être adaptés au site d’installation et à l’utilisation (résidentielle ou commerciale).
